Neue Module braucht das FREMO-Land!

So lautete der Auftrag und es gab noch ein paar Anforderung:

  • Kurz sollen die sein, maximal eine Schwellenrostlänge.
  • Mit Wattenscheider Schacht müssen die gebaut werden, aber auf beiden Seiten einer!
  • Wechsler sollen es sein. Nicht nur bei der Bergseite – nein, auch zwischen den Kopfstückvarianten.
  • Am besten so konzipiert, das es quasi Bausätze sind, die man leicht bauen kann, die sollen sich verbreiten.
  • Ein paar kleine Bogenstücke brauche wir davon auch, mach erst einmal 2 mit Radius 2 m und so 7,5 °, beidseitig B96. Mit Wattenscheidern auf beiden Seiten!

Alles leicht gesagt – doch wie getan?

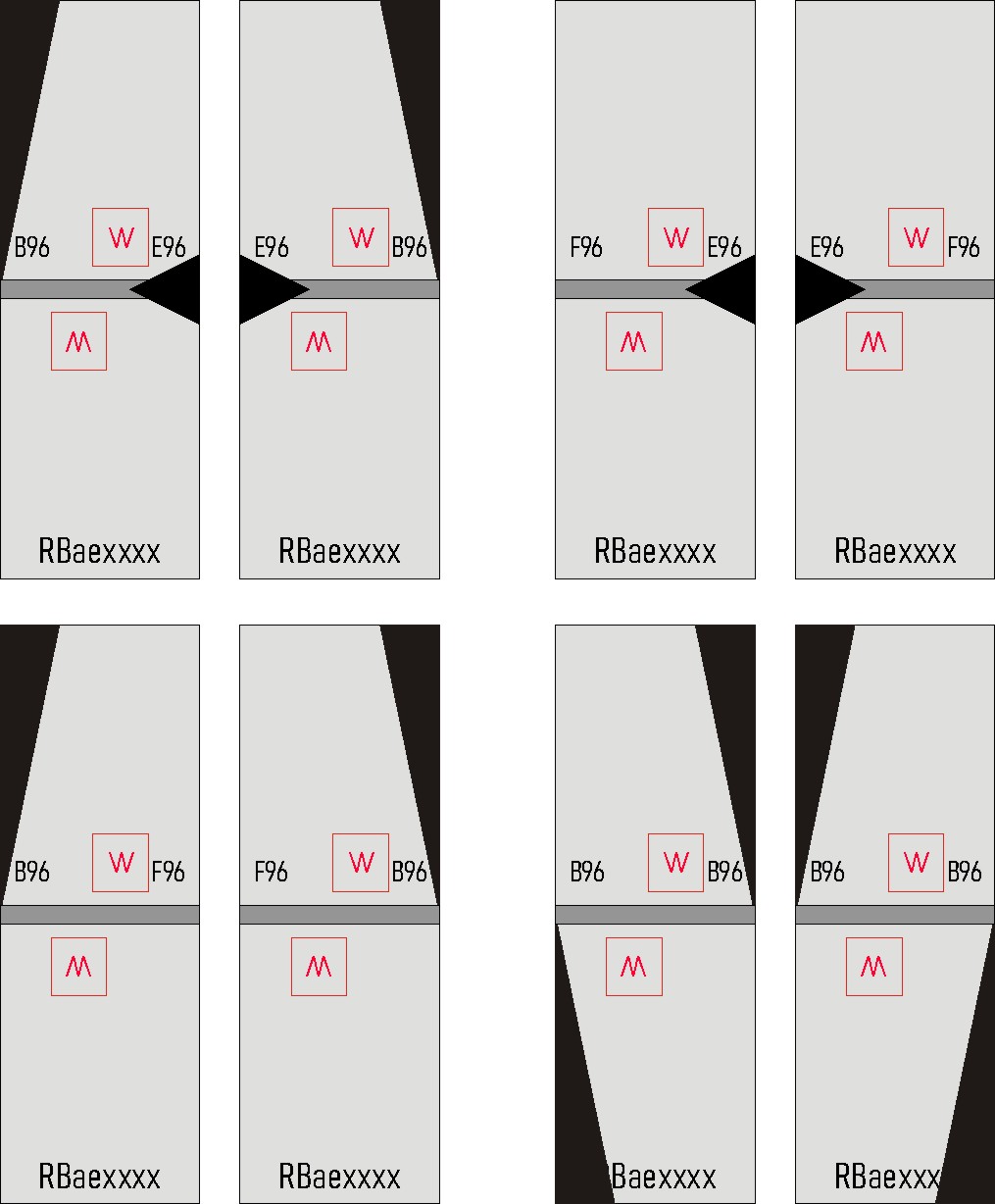

Ein Blick auf die diversen „Kopfprofil-Wechsler. Grafik: Rüdiger Bäcker

Der Laser muss helfen

Da die Anforderung zeitlich mit dem kürzlichen Einzug meines Lasers korrespondierte, war natürlich naheliegend, das Ganze so zu konstruieren, das die benötigten Teile aus dem Laser kommen.

Auf den ersten Blick betrachtet waren die Bogenmodule die größte Voraussetzung. Also damit angefangen – wenn die funktionieren, funktioniert auch der Rest.

Grundsätzlich habe ich mich dazu entschieden, die Kopfstücke durch eine Trassenstütze zu verbinden. Das gibt neben den Seitenteilen auch in der Mitte noch Stabilität. In die Kopfstücke soll dann das in drei Schichte aufgebaute Trassenbrett eingelegt werden. Die Aufnahme für die Wattenscheider Schächte sollten gleich mit an das Trassenbrett, am Besten direkt so, dass sich ein Wattenscheider Schacht daraus ergibt (Step 2).

Der Kastenaufbau

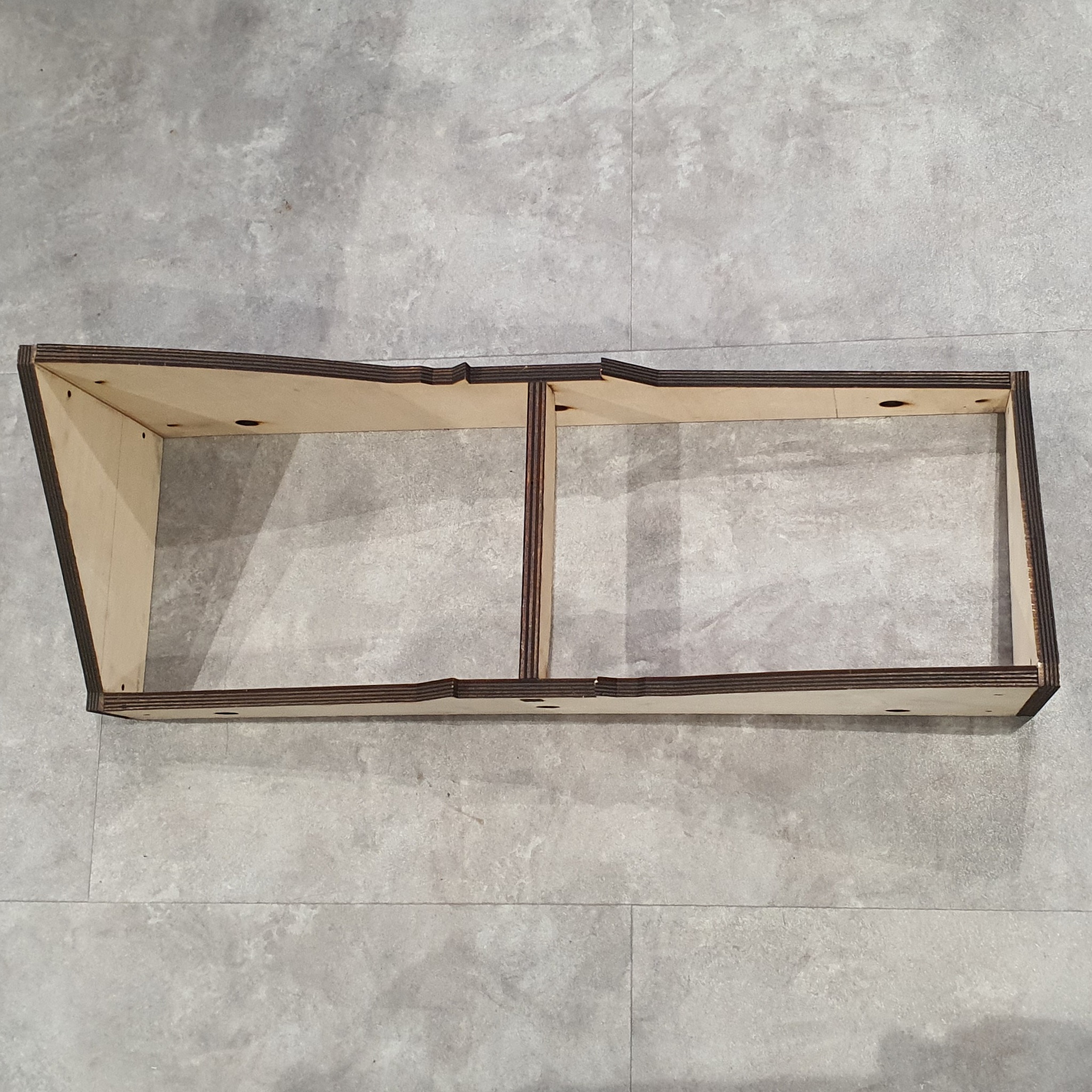

Hier ein Kasten im Rohbau mit der Trassenstütze in der Mitte.

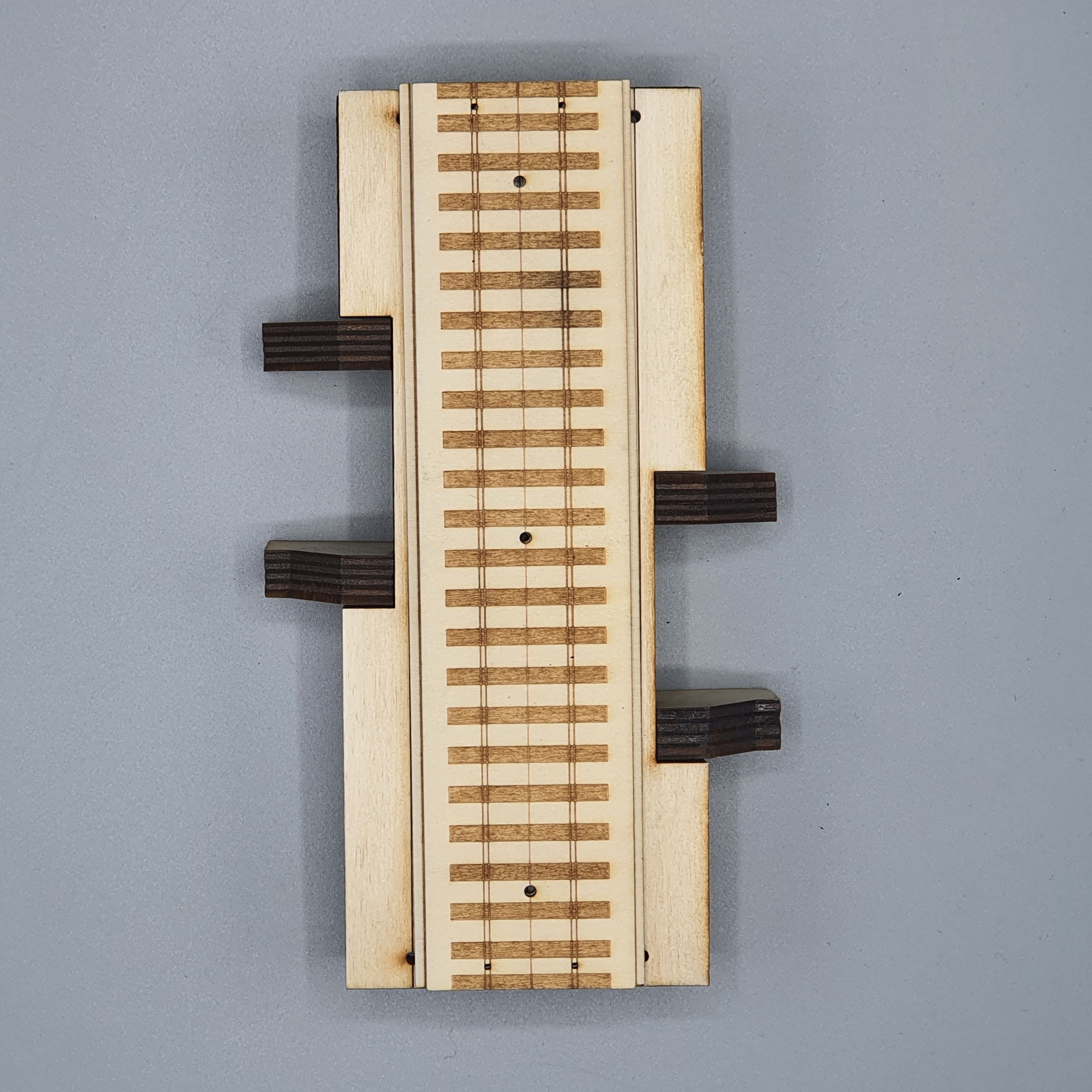

Trassenbrett mit „Watti“-Aufnahme

Für die Aufnahme der Wattenscheider-Schächte habe ich gleich entsprechende Stützen mit eingebaut. Da passte dann ein Schacht von H0fine oder mein aus MDF gelaserter Watti rein.

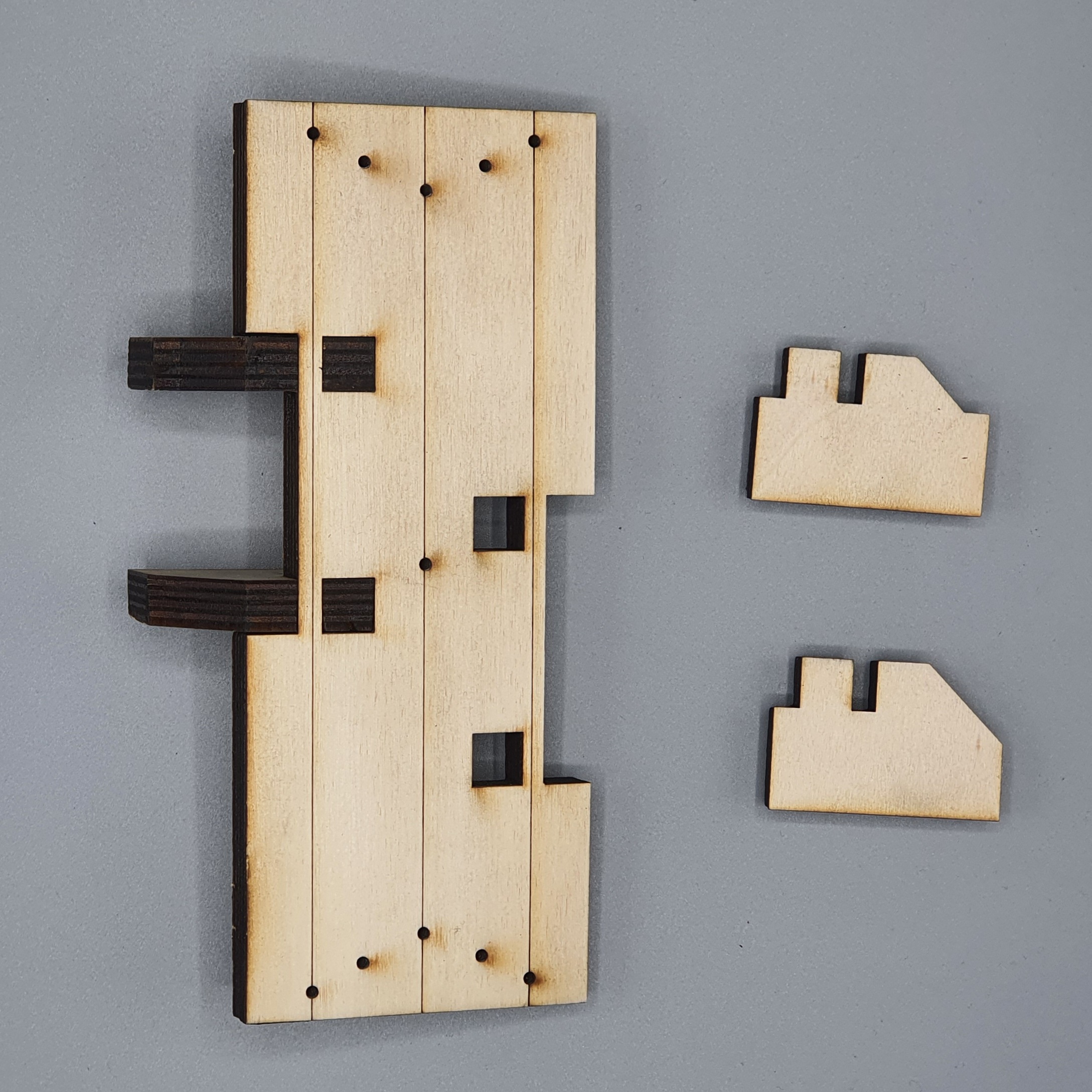

Trassenbrett im „Sandwitch“-Verfahren

Ich habe das Trassenbrett mehrlagig aufgebaut, so ergibt sich die richtige Damm-/Höhe und Form.
Die Löcher für die Verschraubungen habe ich gleich mit eingelasertet, so passte es hinterher ohne viel „Gefummel“ beim Ausrichten.

Damit die Schwellenlage nachher stimmt, sind an den richtigen Stellen leichte Vertiefungen vorgesehen, so kann man besser Positionieren.

Trassenbrett im „Sandwitch“-Verfahren – zusammen gelegt

So liegen die Teile dann übereinander….

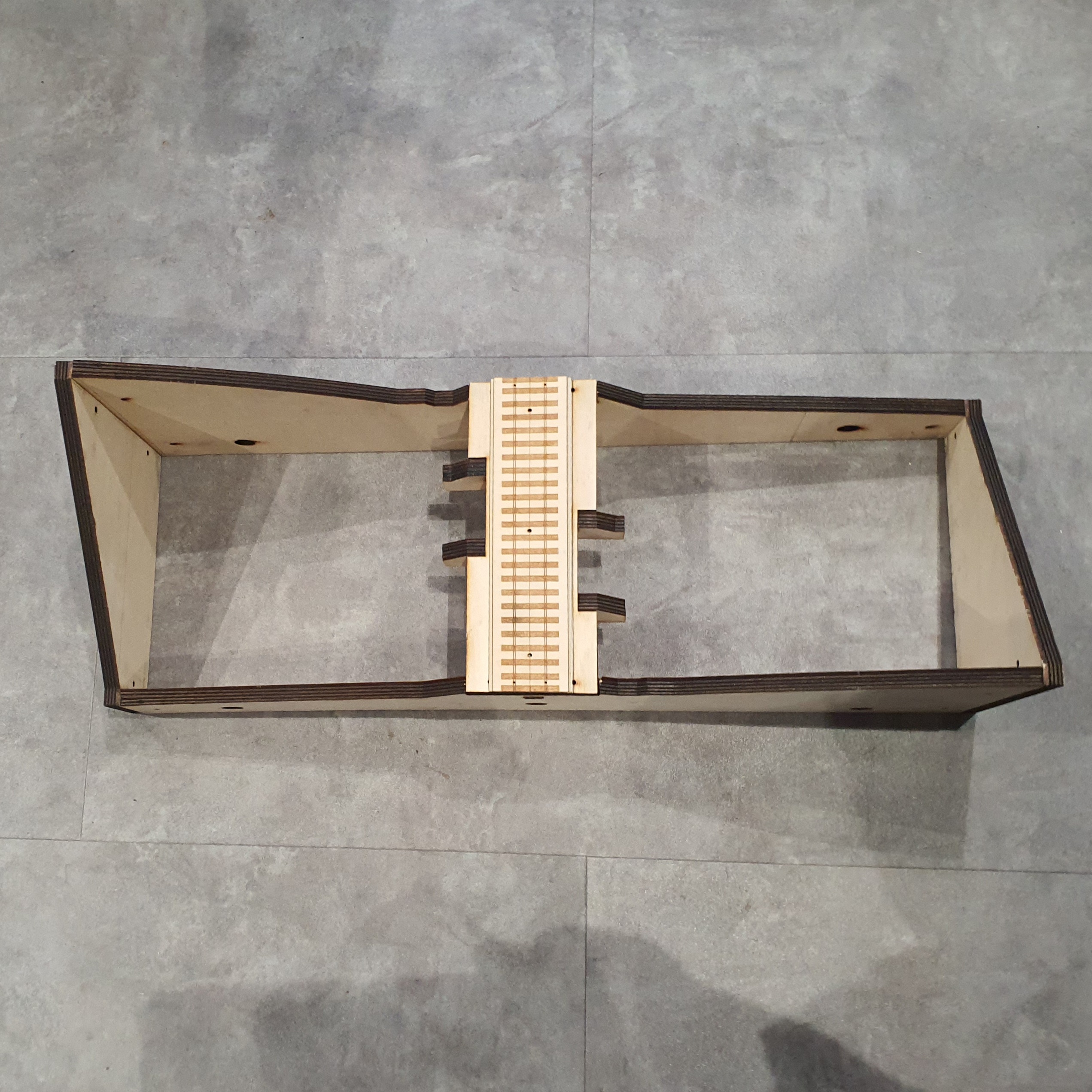

Trassenbrett im Modulkasten

… und im Modulkasten.

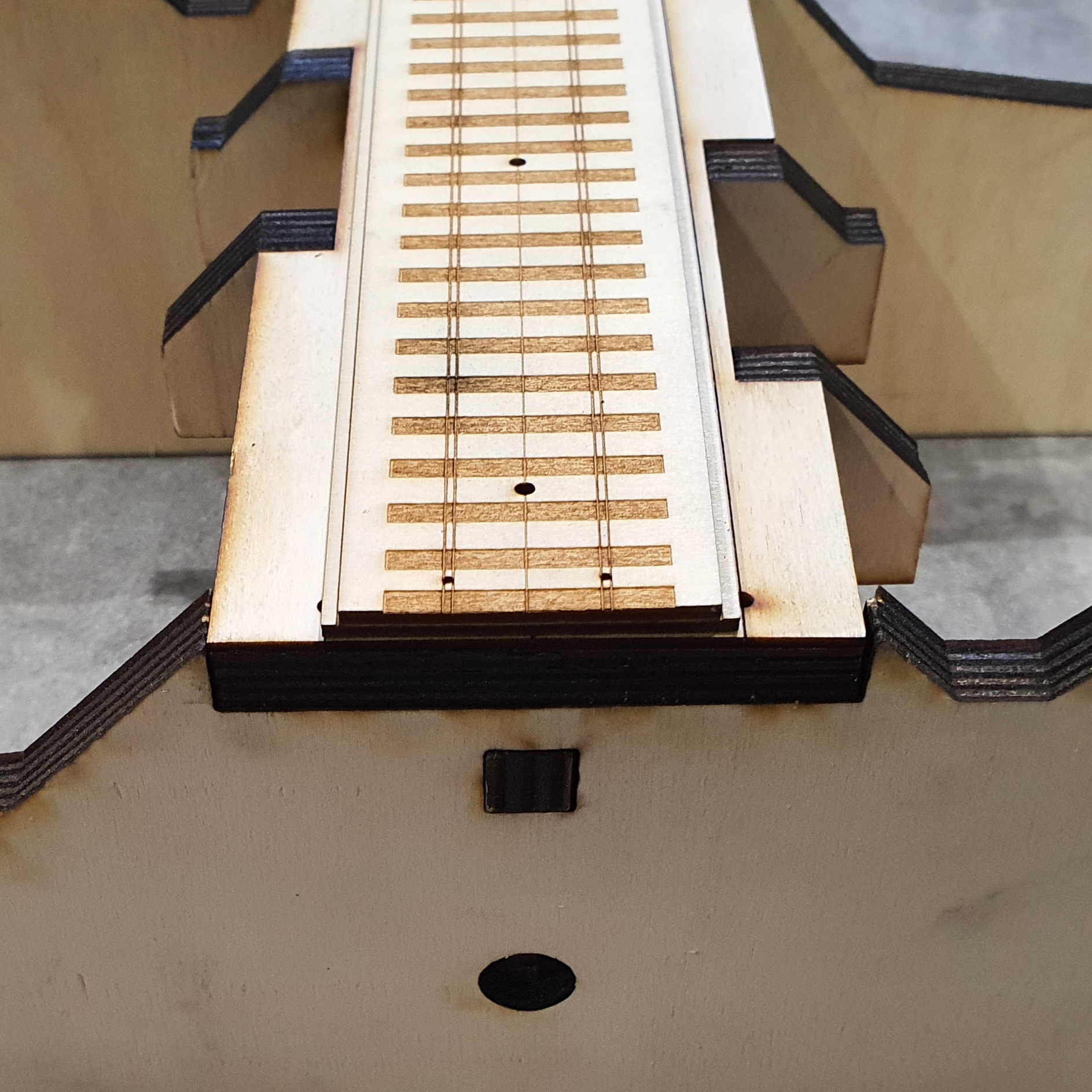

Trassenbrett im Modulkasten

Hier kann man den Aufbau und das Einlegen in die Kopfstücke nochmals sehen.
(Alles lose aufeinandergelegt….)

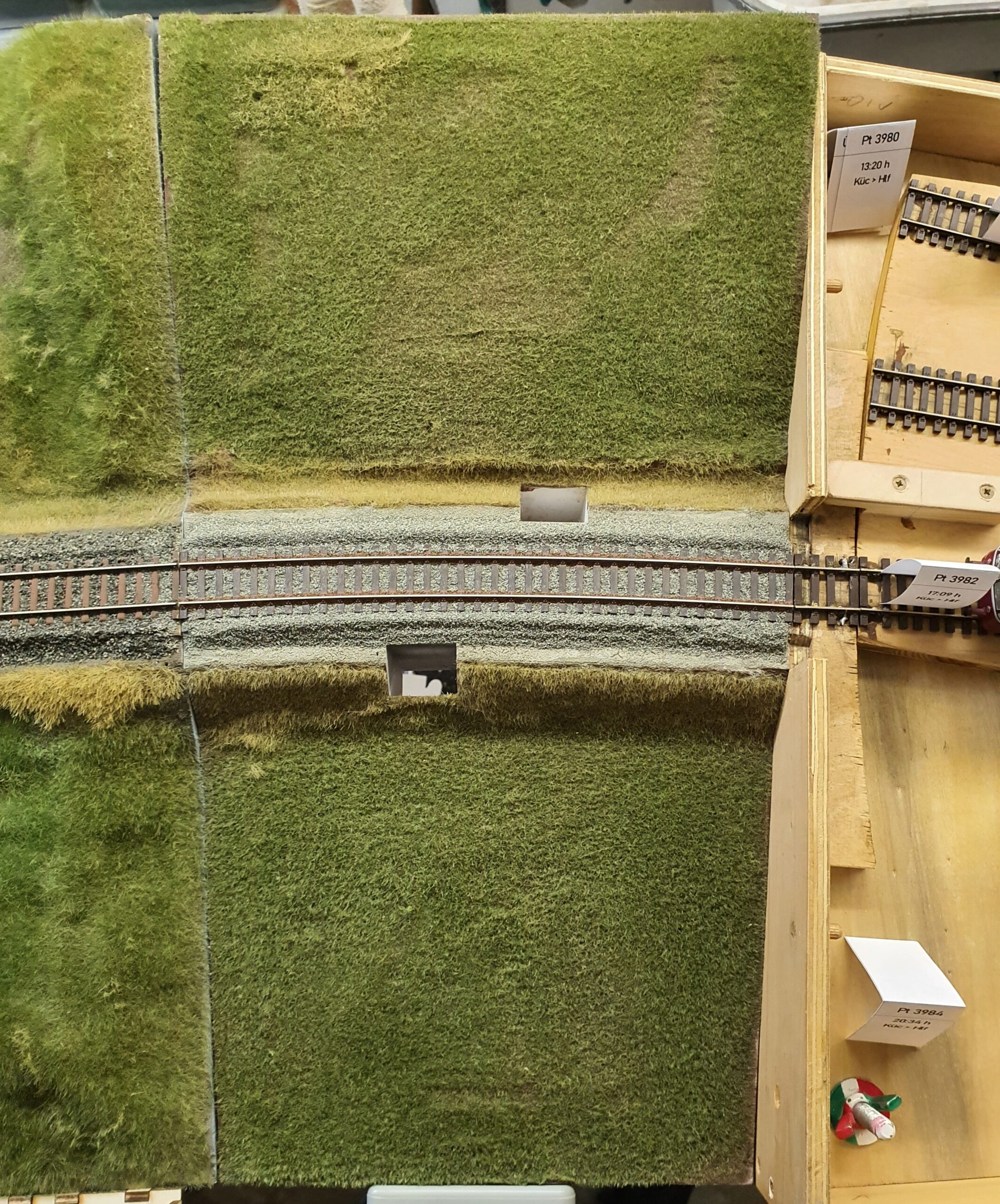

Schon fertig, die Bogenmodule

Als erstes habe ich die Bogenmodule gebaut. Hier ein Foto beim Heimaufbau.
